非现场违章信息处罚管理平台俗称公安外挂软件，是将前端各种类型的电子监控设备采集的违法证据信息收集到该平台的数据库中进行预处理，预处理时根据手工输入的号牌号码和号牌类型调用交巡警总队提供的“读取机动车全项信息”接口，查询出该车辆信息后，比对该证据图片是否与采集到的违章车辆图片信息吻合，将有效数据上传到总队处罚服务器，对违章车辆信息进行录入、审核、上传、处罚、记录的一整套系统。

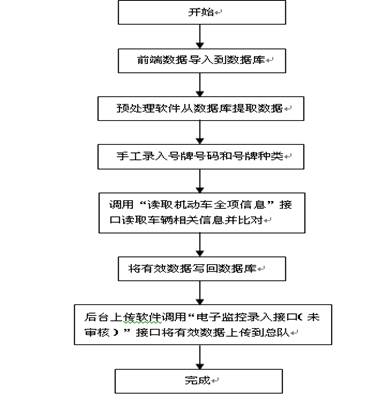

外挂软件业务流程：

       外挂系统分为两个软件：第一是预处理软件，完成违法数据校对工作；这些违章数据主要包括电子警察闯红灯车辆信息、道路超速抓拍系统超速车辆信息、违章停车信息、以及其他不遵循道路交通法的违章处理车辆信息。

第二是违法数据上传软件，完成将预处理后的数据上传到总队综合平台。每条违章处理都会产生一条相匹配的数据库信息，包含本次违章的时间、地点、类型、处罚决定等信息，这些信息逐一进行上传时会单独登陆总队的端口，每次上传完毕再退出，单靠工作人员重复此操作必会减慢相关单位的工作效率，因此需要从技术手段上解决一次性上传50-100条违章信息的问题，加快信息化处理的过程。

外挂软件网络拓扑结构及软件运行环境

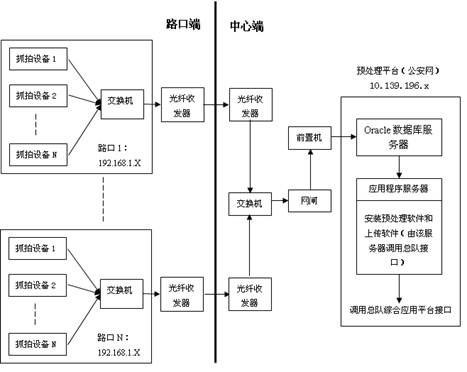

网络结构图

预处理软件

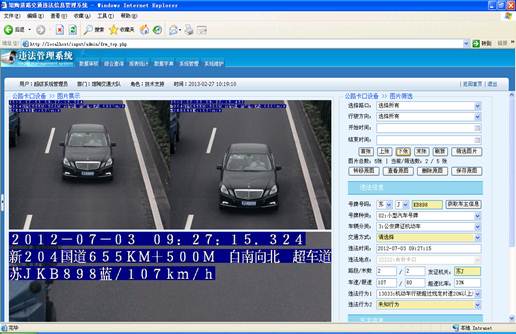

    预处理软件是为了完成各个前端设备上传的违法数据进行预审核的工作，审核过程中，软件调取数据库中的车辆图片后，根据用户手工输入的号牌号码和号牌种类，调用“读取机动车全项信息”接口，调取该车详细信息，由人工判断拍摄图片与总队数据是否一致，从而确定违章信息的有效性，将结果记录到数据库中。预处理主界面如下：

后台上传软件

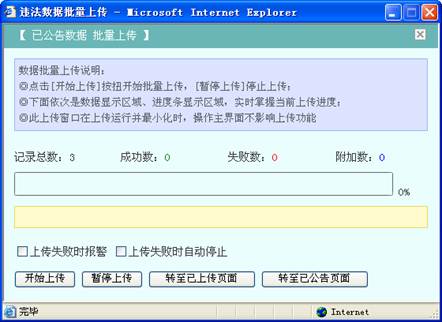

    后台上传软件是为了将预处理后的有效信息上传到总队。此过程中调用“电子监控录入接口（未审核）”接口，主界面如下：
